SMC模压风筒

二维码
0.00
编号 A001
产品详情


公司简介衡水歌昊环保科技有限公司是一家专业从事专业产品SMC模压风筒、SMC模压化粪池及各种模压模压玻璃钢制品、各种型号冷却塔产品,集研发,设计,生产,销售,施工,售后服务于一体的生产企业,生产基地座落河北衡水枣强玻璃钢科技园区,位于美丽的衡水湖畔,紧邻大广高速、邯骅铁路、106省要道,交通十分便利快捷。

      歌昊环保公司拥有整套的冷却塔模压风筒生产线,产品有SMC模压风筒、SMC模压化粪池及各种模压玻璃钢制品、圆形逆流冷却塔、方形横流冷却塔、方形逆流冷却塔、钢结构冷却塔、钢筋混凝土冷却塔及玻璃钢双曲线冷却塔等十几个系列,上百种型号。产品通过ISO9001国际管理体系认证。空调冷却塔广泛用于宾馆、商场、办公楼、机场、体育馆、以及电子、轻纺、等中央空调系统。工业型冷却塔应用于制药、生物、化工、钢铁、冶金、电力、机械等行业的工业冷却水回用工程。

    公司拥有一只百余人的专业生产、安装团队,胜任各种冷却塔的生产、安装、拆卸、清洗工作,公司的设计团队为使降温、降噪效果最好,与设计院密切合作,研发出具有可回收利用的新型横流冷却塔新产品,产品从减速机、叶轮、叶片、塔皮、骨架、填料、收水器等几方面进行改进设计,全部由自己设计,生产,确保冷却塔质量并节省了生产成本。
 公司荣誉证书:

                                营业执照                               环境九千认证证书
                         质量管理九千认证证书                     职业健康九千认证证书
                                        风筒专利证书                                    注册商标

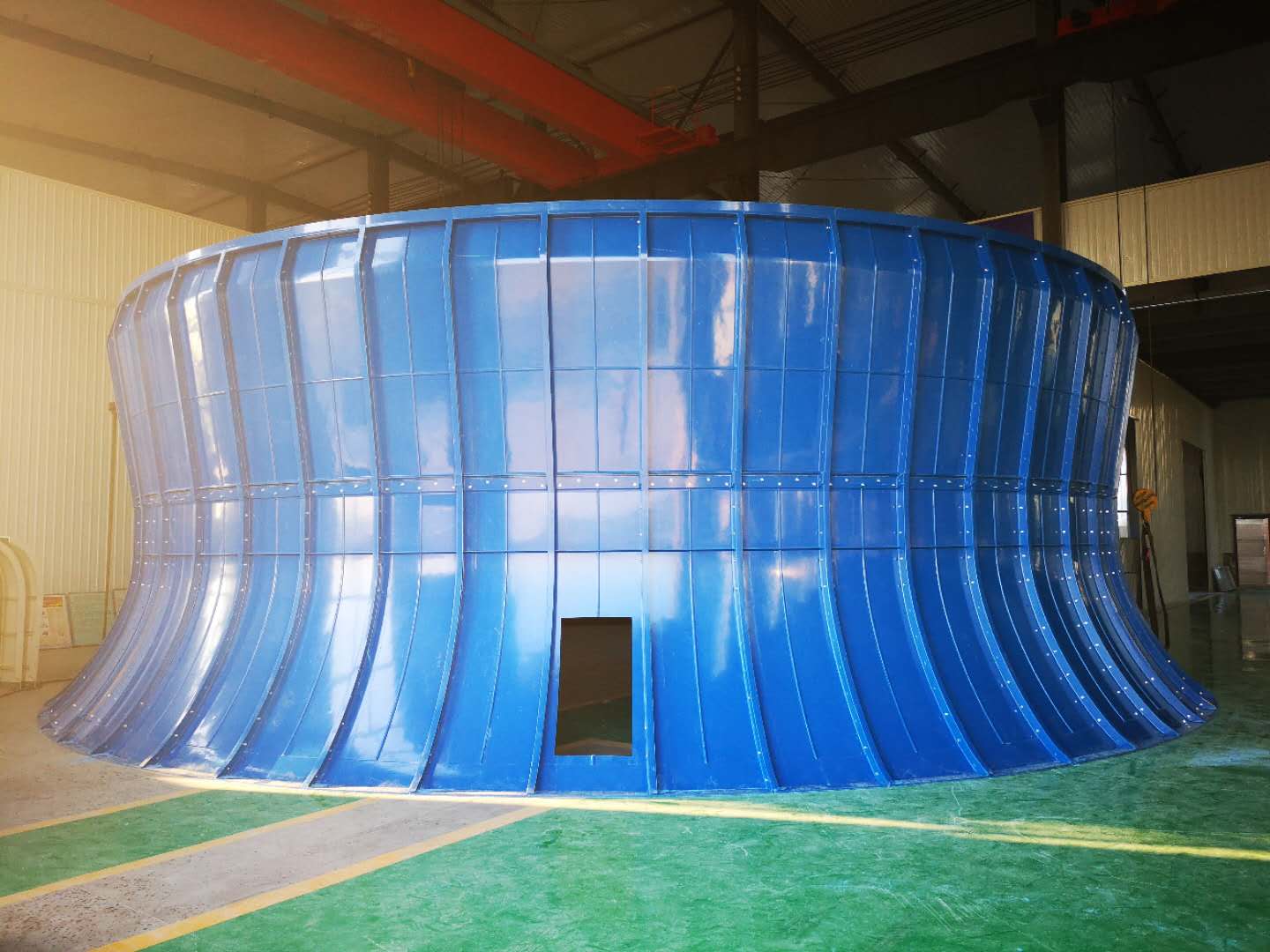

模压风筒特点:

冷却塔模压风筒是我公司独立研发并申请专利的一项新型产品。其具有外表美观、尺寸精确、产生效率高、密度高、安装方便快捷、降低生产成本、环保卫生等优点,大大超出传统手糊工艺成型的各种弊端!

该产品在2014年上海流体机械展得到国家能源局和协会领导的一致好评!

模压风筒的结构分为上下两部分,一圈360°,分为若干等分,用螺栓固定连接!能相互交互,安装简单!



模压风筒特性:

    一个理想的塔型,辅之一个结构合理、设计先进的风筒,可提高塔内气流的均匀性,减少塔内气流阻力,保证风机在高效工作区运行。这样对提高冷却塔的效果,降低造价、降低电耗都有很大的意义与较高的社会经济效益。

冷却塔的热力特性取决于许多因素。其中,保证一定的通风量是一个极为重要的因素。通风量在一定的风机性能条件下,直接取决于整个塔的总风阻和出口动能损失,当塔内风阻一定时,如果空气出口动能损失小,冷却塔的通风量就可增大,因而塔的热力性能就可提高。

为了减少空气出口动能损失,需要在风机上方安装一个风筒,经引导气流排入大气,这个风筒的型线是否符合空气动力学原理,直接影响风机的通风量,所以风筒是冷却塔的一个关键组成部分。

风筒由3条曲线组成:即收缩段、直段(即风机旋转部分)、扩散段。

  风机收缩段是气流进入风机喉部的关键,为风机进口提供均匀的风速场,也是整个冷却塔的最后静压段,因此收缩段型线设计是非常关键的,本方案风筒采用动能回收型风筒,风筒收缩段型线采用原苏联空气动力学专家维达辛斯基创立的维氏方程曲线,是目前气体流场的最佳曲线。该曲线有效的保证了进入风筒的气流均匀平稳。

风筒喉部为直线段,直线段的取值根据风机叶片的叶型,调节角度的范围来决定。本风筒直段为400mm,保证了风机在最大调节角度内风机叶片在直段中运行。一般的直线扩散段风筒制作比较简单,所以常被采用,但扩散段转角处和气流边界不吻合,产生分离现象,形成回流旋涡,增加了风筒内的能量损失,使风筒作用减少,其次风筒出口为扩口式,出口气流在迎风口与塔壁分离,塔外冷空气倒流到塔内喉部以上区域而形成短路现象,动能回收作用小,甚至变得比无风筒时更不利。风筒扩散角过小,要使出口气流动能损失小,则需增加风筒高度,致使抗风压强度增加和造价提高。

如风筒扩散角过大,则气流与风筒内壁产生分离脱壁现象,形成动压区涡流,也不利于动能回收。

本方案设计的风筒根据以上设计原则,采用扩散角θ为9°.

风筒扩散段为直线形式,扩散角沿程逐渐加大,其目的是为了消除出风口气流分离现象,使空气尽快排出塔外,达到临界面上的压差平衡,提高动能回收效率。

根据试验资料及有关冷却塔实际运行情况表明带有速度头的风筒其高度为风机直径的1/2,在这种高度下可以达到收缩段,喉部和扩散段具有较好的流线。风机叶片与风筒内壁余隙按照设计规范取30±10mm。

模压风筒生产视频


模压风筒安装过程:


第二步:依次安装在冷却塔风口处20180720
