SMC模压电缆支架

二维码
999.00
编号 A006
产品详情

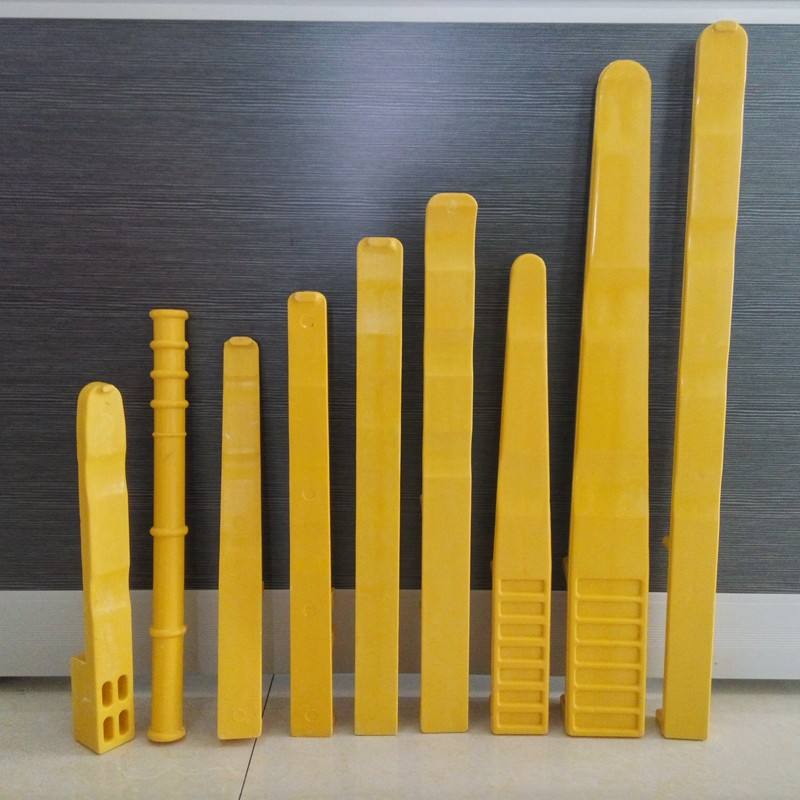

  预埋式电缆支架为高分子复合材料,由树脂、玻璃纤维及填料组成,其特点是耐腐蚀、比重轻、电绝缘性能强、防火性能优、使用寿命长。在生活中,人们通常也会叫电缆支架为电缆绝缘支架,复合电缆支架,电缆沟电缆支架,复合材料电缆支架等。
  预埋式电缆支架为预埋式,有施工队砌墙时直接将电缆支架按入墙体,省去后道工序,省时省力,自由安装,电缆支架有多种规格供选择,满足不同长度和荷载要求。

预埋式电缆支架制作流程
  1、初始原材料的采购
  电缆支架初始原材料均来自业内知名企业,每批原材料都必须供应商提供原材料的出厂检验报告,从原材料就把关好产品质量关。
  (作坊企业,为了降低成本,一般采用的是作坊式原材料,无可靠的检验手段,及原材料质检报告)
  2、电缆支架材料的制作
  我公司生产的电缆支架所用材料,都为本公司内部配料,绝非外面采购,每个配料步骤都记录在案,不仅成本有了控制,更进一步的控制了产品的质量。
  (作坊企业,资质不达标,为了省去加工设备成本,从外面采购廉价材料)
  3、电缆支架成品的制作
  我公司有专业的模压设备及优秀的操作员工,员工实行定期的培训及考核,并责任制,确保每一模出来的产品都是合格品。
  (作坊企业,为了走捷径,不仅原材料采购外面,更是在外面代加工,因为设备费用的投入是很大的,这样的产品质量可靠吗?)
  4、电缆支架的出厂检测
  我公司电缆支架出厂之前都必须经过承载试验,(专业万能测试机)试验通过方可装箱。每批次的材料,都有编号,确保产品出现质量问题时能及时发现并处理。


  悬挂式电缆支架产品材料为热固性高分子复合材料,由树脂、玻璃纤维及填料组成,其特点是材料性能和产品结构根据使用对象的要求同时设计,并且材料的制作和产品的制作同时进行。支架为组合式,由托臂、立柱和连接螺栓组成。立柱为槽型材料,可根据需要任意截取长度,调节层高,自由装配;托臂有8种规格供选择,满足不同长度和荷载要求。
悬挂式电缆支架优点:
一、强度高、重量轻、重量只有角钢1/4,混凝土1/10左右,运输方便,施工简捷。
二、产品表面光滑摩擦系数小,不损伤电缆。
三、产品整体绝缘,无电腐蚀,可防止产生涡流。
四、耐水性好,可以长期在潮湿或水中使用。
五、耐热,耐寒。防火性能优,能在-40℃130℃下使用,安全可靠。
六、防酸碱腐蚀,永不生锈,使用寿命长,免维护等优点。
七、此支架的材料没有回收利用价值,可以杜绝盗窃现象的发生。
八、绝缘性能好,本身无需接地,可减少安装劳动工作量,钢铁支架需全部接地,安装劳动工作量大。


  组合式电缆沟支架由托臂、立柱和连接螺栓组成。立柱为槽型材料,可根据需要任意截取长度,调节层高,自由装配:托臂有五种规格(L250L300350L400L450L500L600L650L700L800)可供选择,满足不同长度和荷载要求。



项 目

玻璃钢电缆支架

镀锌角钢支架

密 度(g/cm3)

1.80

7.85

比 强 度

167

90

耐 腐 蚀(80°/100h)

0.012

0.023

绝 缘 强 度(kv/mm)

14.0

导 电

阻 燃 性

符合 FH-1

--

耐 水 性(%)

0.11

--

耐 腐 蚀 性

耐腐蚀、耐酸碱盐

易腐蚀、易生锈

绝 缘 性

绝 缘

导 电

机 械 强 度

顶端受力2.5kN 挠度25px

顶端受力2.5kN 挠度30px

横 向 受 力0.5kN

顶端水平偏移175px

顶端水平偏移175px

重 量

涡 流 效 应(损 耗)

损 耗 大

制 造 工 艺 难 易

工序多、周期长

电缆外护套刮磨试验

无明显可见损伤

有少许可见损伤

原 材 料

价格便宜、资源丰富

价格较贵、部分进口

维 修

免 维 修

5—7年需维修一次

安 装 工 序 难 易

时间短、易安装

时间长、难安装

使 用 寿 命

30年

10年
